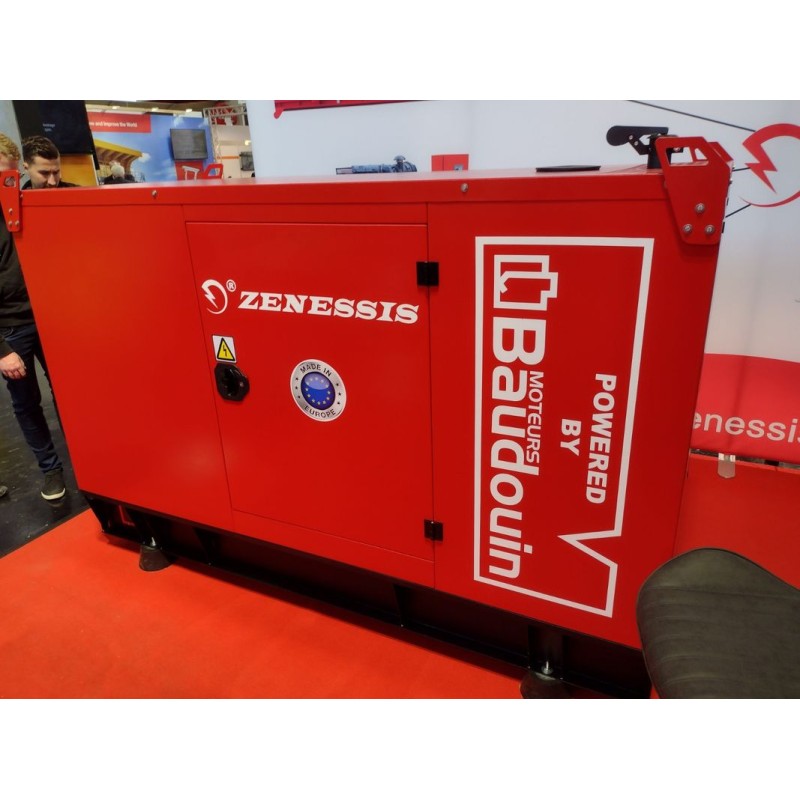

DIESEL GENERATOR ESE 44 TBI

Naftový generátor ESE 44 TBI vyrábaný spoločnosťou Endress Group značky Zenessis je vybavený motorom BAUDOUIN 4M06G20 /5, alternátorom Stamford SOL2-G /Strathon ECO-22KW a riadiacim systémom INTELI LITE AMF 9, ktorý zaisťuje spustenie generátora, parametre v manuálnom alebo automatickom režime. Generátor je možné dodať s diaľkovým ovládaním a monitorovaním, ako aj s ďalšími doplnkami. Záruka na generátory Zenessis je 36 mesiacov, až 2 000 hodín prevádzky.

ŠTANDARDNÉ VLASTNOSTI

♦ Ovládací a ovládací panel s meracími a kovovými ovládacími zariadeniami, trieda ochrany IP54♦ Statická nabíjačka batérií♦ Dynamický alternátor nabíjania batérie♦ Riadený termostatický ohrievač chladiacej kvapaliny♦ Nadmerne veľká štartovacia batéria♦ Tlačidlo núdzového zastavenia♦ Podvozok s palivovou nádržou dimenzovaný na 8 hodín autonómnej prevádzky♦ Tlmiče vibrácií♦ Zariadenie na meranie hladiny paliva♦ Elektrické vedenie je chránené hadicami a vývodkami♦ Obytný tlmič♦ Prístupové dvere na všetkých 4 stranách vybavené zámkami♦ Systém manipulácie so žeriavom alebo vysokozdvižným vozíkom♦ Nehorľavá a zvukotesná izolácia♦ Ochranné podložky♦ Kovové pánty

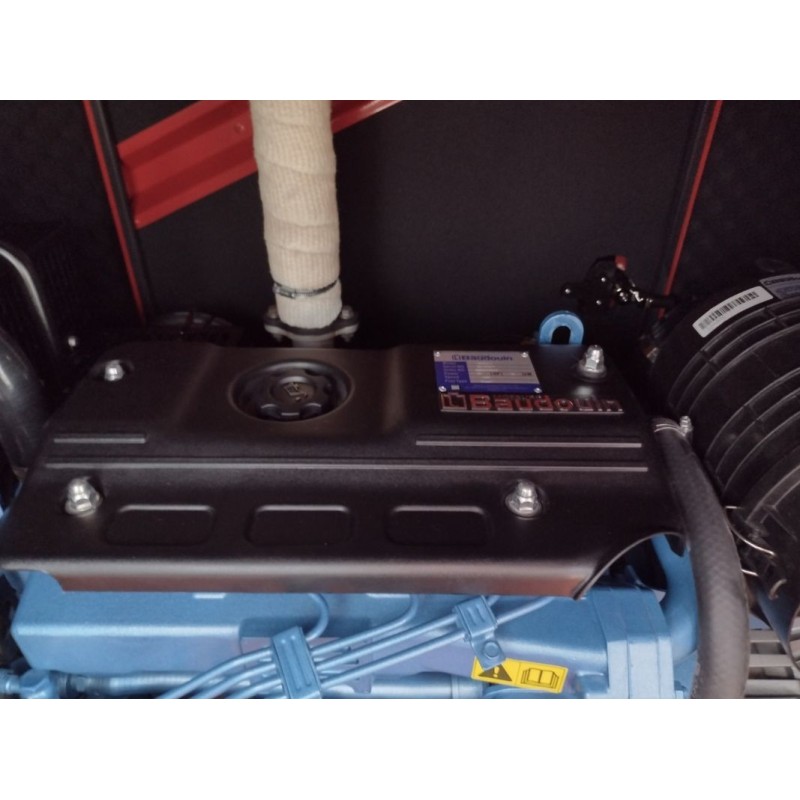

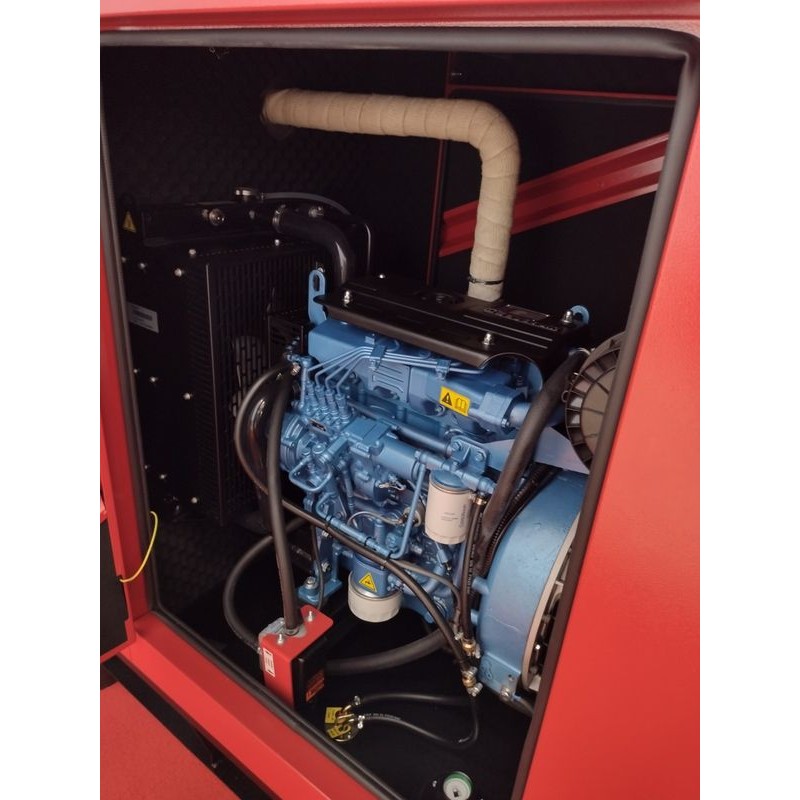

NAFTOVÝ MOTOR BAUDOUIN

♦ Model - 4M06G44/5 ♦ Počet valcov a usporiadanie - 4 v rade ♦ Nasávací systém - Preplňovaný turbodúchadlom ♦ Chladiaci systém - Chladený vodou ♦ Max. pohotovostný výkon (kWm) - 41 ♦ Otáčky (ot./min) - 1500♦ Zdvihový objem (l) - 2,3♦ Vŕtanie a zdvih (mm) - 89 x 92♦ Kompresný faktor - 17,5 : 1♦ Regulátor - Mecanic♦ Celková kapacita oleja (l) - 9,5♦ Objem chladiacej kvapaliny motora (l) -12♦ Spotreba paliva pri 100% zaťažení v hlavnom režime (l /h) - 9,2

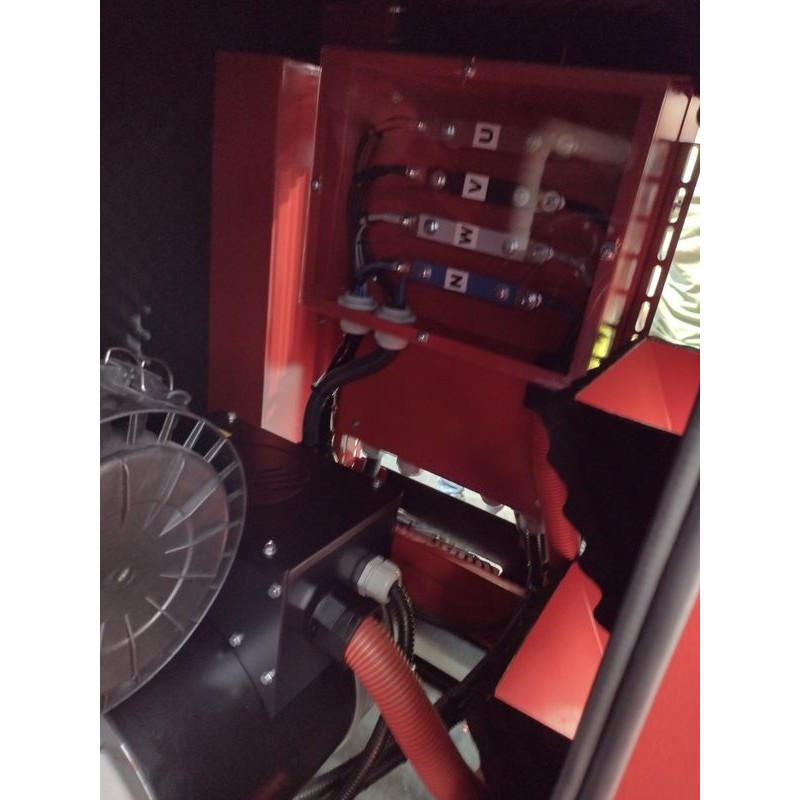

ALTERNATOR STAMFORD /STRATHON

♦ Model - SOL4-G /ECO-44KW ♦ Frekvencia (Hz) - 50 ♦ Koncept - bezkartáčový, 4 póly ♦ Fázy - 3 ♦ Napätie (V) - 400/230 ♦ Trieda ochrany - H ♦ Budiaci systém - elektronický ♦ Výkon - 93% ♦ Ochrana - IP23 ♦ Certifikačný test - EN 10204: 2001

OVLÁDACÍ PANEL

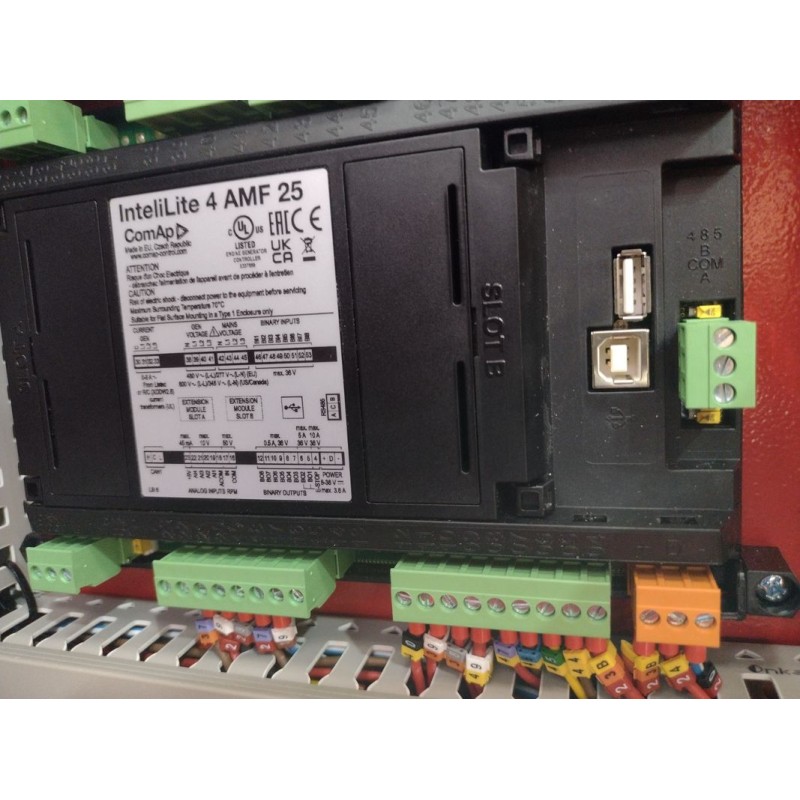

Vyrobené v kovovom kryte, stupeň IP54, so zámkom. Ovládací panel je vybavený riadiacim modulom ComAp AMF25 s možnosťou spustenia a zastavenia generátora, a to v automatickom aj v elektrickom režime. Ovládací panel monitoruje elektrickú sieť a môže ovládať a ovládať panel ATS (prepínač automatického prenosu).1. Ľavé tlačidlo 2. Pravé tlačidlo 3. Tlačidlo Štart 4. Tlačidlo Reset poruchy 5. Tlačidlo Stop 6. Tlačidlo Hore 7. Tlačidlo nadol 8. Tlačidlo Strana 9. Tlačidlo Enter 10. Tlačidlo GCB. Funguje iba v režimoch MAN a TEST 11. Tlačidlo MCB. Funguje iba v režimoch MAN a TEST 12. Spotrebitelia 13. GCB zapnuté. Zelené LED diódy svietia, ak je GCB zatvorený a Gen-set je v poriadku 14. MCB zapnuté. Zelené LED diódy svietia, ak je istič uzavretý a napájanie je zdravé 15. Indikátor stavu generátora 16. Indikátor stavu siete 17. Displej, 132 x 64 pixelov

  ♦ Štandardné špecifikácie ovládacieho panela:

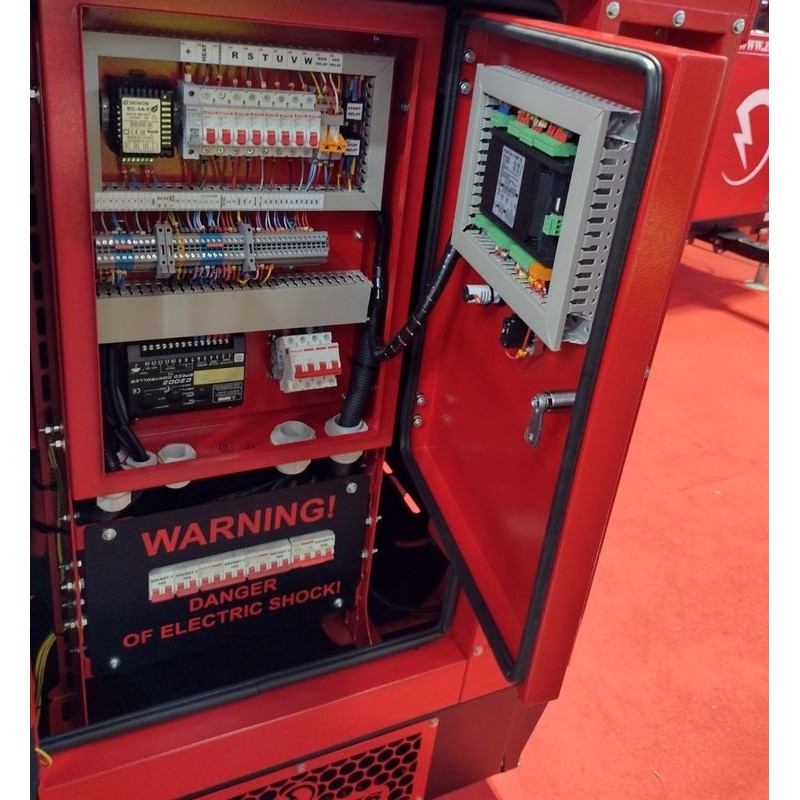

  Ovládací a ovládací panel je namontovaný vo vnútri krytu, v kovovej skrinke s krytím IP 54, ktorá je vybavená priezorom a je vybavená: - príkazový modul Inteli    9 - Statická nabíjačka batérií - Tlačidlo núdzového zastavenia a poistky ističa - Nadprúdová diferenciálna ochrana - Ochranné relé

Konfigurácia: 1. Príkazový modul . Ochrana ističa 3. Zámky 4. Alarm 5. Tlačidlo ŠTART ON /OFF 6. Pánty 7. Plán údržby 8. Kovový kryt

Štandardné špecifikácie príkazového modulu: - Mikroprocesorové riadenie - 132 x 64 pixeli LCD displej - Programovanie na prednom paneli aj pomocou počítačového softvéru - Ovládacie tlačidlá a mäkká navigácia - Diaľková komunikácia cez USB alebo s voliteľnými modulmi cez RS232, RS485, Ethernet alebo SMS - Uložte 180 udalostí s dátumom a časom - Programovanie údržby 3 úrovne - Ovládanie ohrievača motora - voliteľné

Displeje: Motor - otáčky motora; tlak oleja; teplota chladiacej kvapaliny; doba chodu; napätie batérie; údaje o údržbe. Alternátor - napätie (L - L, L - N); prúd (L1 - L2 - L3); frekvencia; kW; Pf; kVAr; kWh, kVAh, kVarh; postupnosť fáz. Hlavná sieť - napätie (L - L, L - N); frekvencia, sieť pripravená; vypnuté napájanie; generátorový agregát pripravený, generátorový agregát odpojený, činný výkon kW, zdanlivý výkon kVA, jalový výkon kVA r, účinník, postupnosť fáz. Varovanie - chybné nabíjanie batérie, nízke napätie batérie, nezastavenie, nízka hladina paliva, preťaženie, reverzácia fázy, porucha snímača rýchlosti. Alarmy - nízky tlak oleja, vysoká teplota motora, podpätie /prepätie, prepätie /nadmerná frekvencia, prepätie /prepätie, chyba ECU - voliteľné. Zobrazenia stavu - zmeškaný štart, núdzové zastavenie, nízky tlak oleja, vysoká teplota motora, pod /nadmerná rýchlosť, pod /nadmerná frekvencia, podpätie /prepätie, snímač oleja, rotácia fázy, preťaženie, nadprúdová skupina, reverzácia fázy. ♦ Statická nabíjačka batérií: Vyrobené pomocou technológie TSD s vysokou účinnosťou. Chránený proti skratovým prúdom ho možno použiť ako zdroj prúdu, vstupné napätie 196 - 264 V, výstupné napätie 27,6 V /5A alebo 13,8 V /5A. ♦ Štandardy: Elektrická bezpečnosť /EMC, BS EN 60950; BS EN 60950 - 6 - 2 EMC; BS EN 61000 - 6 - 4 EMC.

KRYT

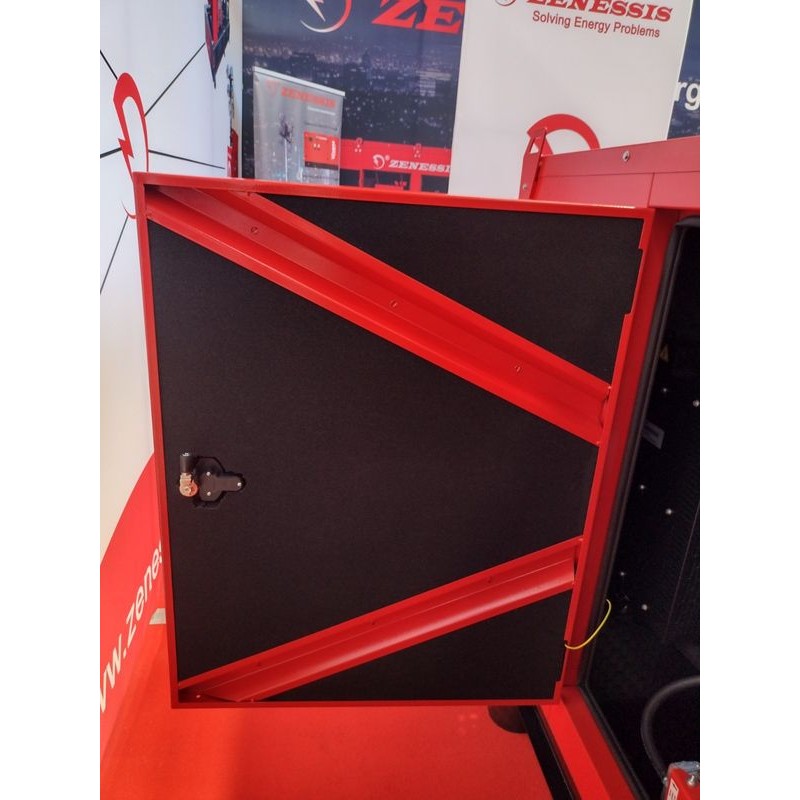

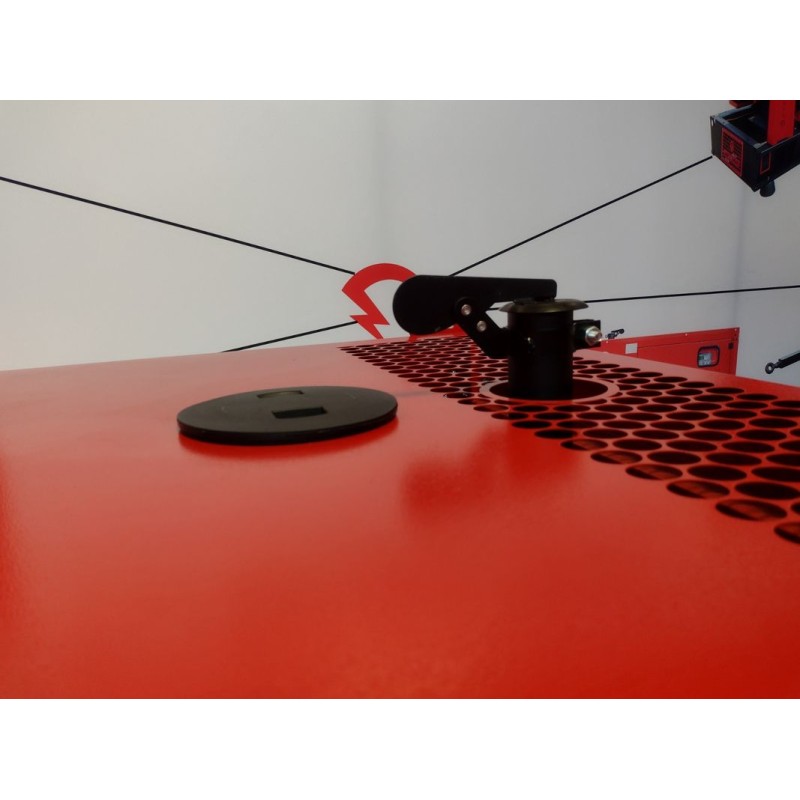

Vyrobené z pozinkovanej ocele, lakované v elektrostatickom poli, odhlučnené. Je modulárne navrhnutý s prístupovými dverami vo dverách na všetkých stranách generátora. Výfuková vana je obytného typu namontovaná vo vnútri krytu. Jatočné telá sú navrhnuté tak, aby optimalizovali chladenie zostavy motora a alternátora, a môžu byť namontované vonku, čím poskytujú ochranu proti poveternostným vplyvom a nízkej hladine hluku.

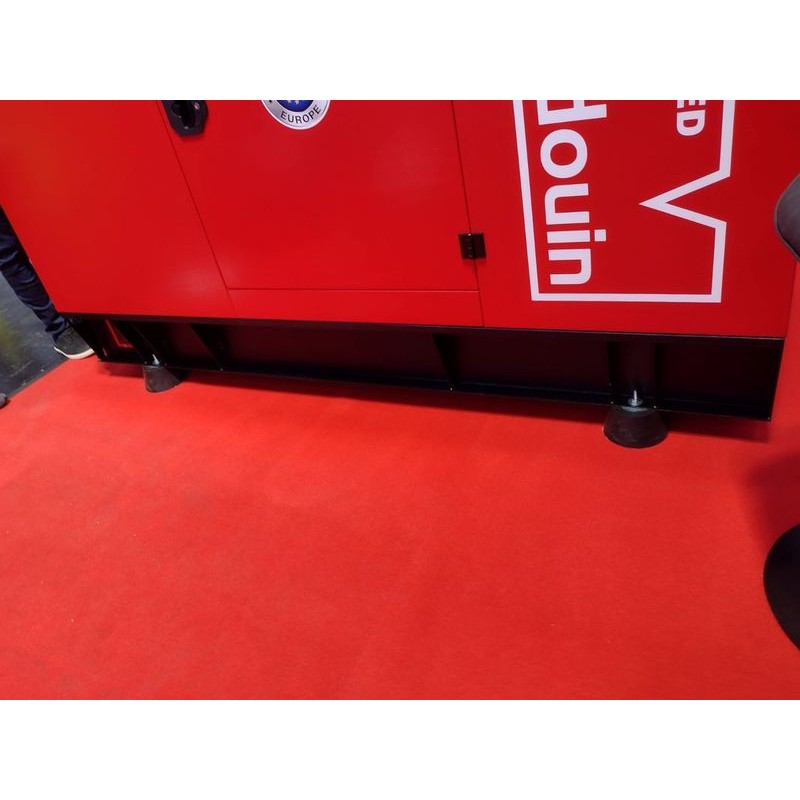

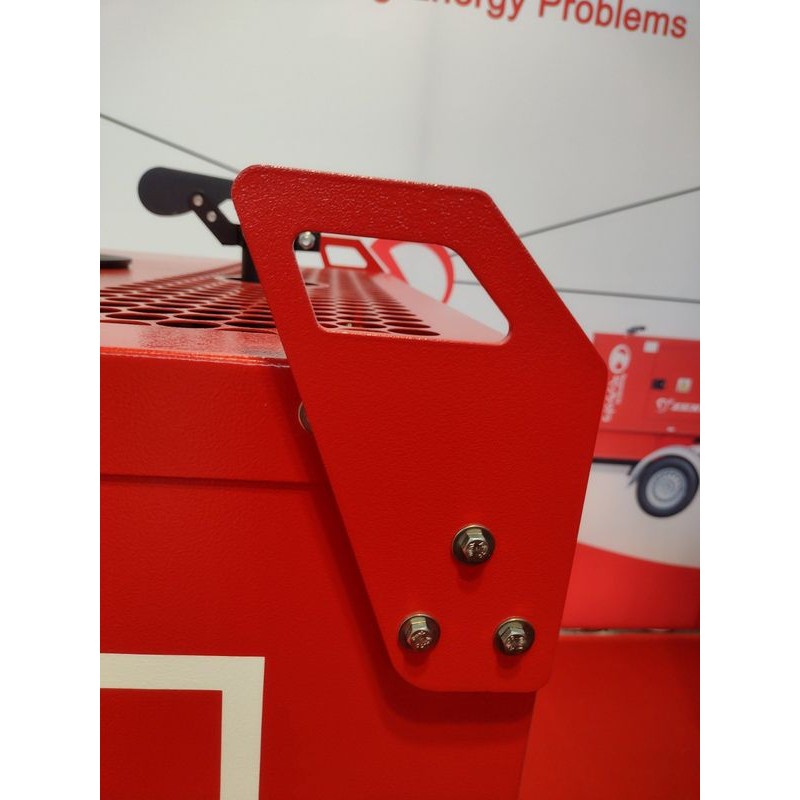

1. Príkazový modul 2. Zobraziť okno 3. Prístupové dvere k riadiacemu modulu 4. Body pre zdvíhanie žeriavu (voliteľné) 5. Priestory pre manipuláciu s vysokozdvižným vozíkom 6. Prístupové dvere k motoru a alternátoru 7. Mriežky na výstup horúceho vzduchu 8. Rukoväte opatrené zámkami 9. Autobus na prívod paliva (voliteľný) 10. „Podvozok saní“ vybavený otvormi na zdvíhanie /ťahanie 11. Núdzové tlačidlo

Rozmery a hmotnosť

Rozmery a hmotnosť otvoreného agregátu

Rozmery (dĺžka x šírka x výška) (mm) 2000 x 1010 x 1865 Hmotnosť (kg) 665

Objem palivovej nádrže (litrov) 100

Rozmery a hmotnosť uzavretého agregátu

Rozmery (dĺžka x šírka x výška) (mm) 2300 x 1010 x 1565 Hmotnosť (kg) 910

Objem palivovej nádrže (litrov) 100
