Zafukovačka optických káblov FOK

Kód produktu: FOK
Dostupnosť: Dostupné

Množstvo

Popis

Stroj na fúkanie káblov FOK

Stroj na vyfukovanie káblov FOK poskytuje používateľom vynikajúcu flexibilitu a kompaktný dizajn, čím ponúka kompletné riešenie. Je schopný inštalovať káble – optické káble a mikrotrubice – v rozsahu priemerov od Ø 9 do 22 mm a vonkajší priemer (OD) potrubia sa môže pohybovať od 20 mm do 50 mm. Stroj FOK je navrhnutý na vyfukovanie optických káblov do predinštalovaných potrubí. Tento multifunkčný stroj sa ľahko používa na inštaláciu káblov a mikrotrubiek vzduchom a pokrýva širokú škálu priemerov káblov.

Stroj FOK má značnú produktivitu a výrazne zvyšuje výrobnú kapacitu vašej práce. Špeciálny a starostlivo navrhnutý paletový systém zaisťuje vynikajúce odkvapkávanie kábla a znižuje riziko poškodenia. Upínací systém upravuje kolísanie/toleranciu vonkajšieho priemeru kábla. Okrem toho jeho high-tech dizajn a konštrukcia zlepšujú výkon fúkania. Každá časť stroja je navrhnutá a vyrobená tak, aby spĺňala a prekračovala očakávania zákazníkov.

FOK Machine je stroj na fúkanie optických káblov určený na fúkanie káblov do predinštalovaných telekomunikačných kanálov a mikro kanálov pomocou stlačeného vzduchu. K dispozícii sú 3 palety s priemerom 9-14 mm, 14-18 mm a 18-22 mm na fúkanie káblov s priemerom od min. 9 mm do max. 22 mm rýchlosťou 80 m/min. Priemer kanála môže byť v rozsahu od 20 mm do 50 mm. Špeciálna konštrukcia palety vám umožní inštalovať káble v bahnitých podmienkach bez zníženia výkonu fúkania káblov. Rýchlosť a smer inštalácie káblov môžete nastaviť pomocou regulačného ventilu. Inteligentne navrhnutá výstupná skrinka zabezpečí vysoko produktívne vedenie stlačeného vzduchu do telekomunikačných kanálov. Rýchle pripojenie vzduchu vám uľahčí prácu vďaka jednoduchému zasunutiu. Pomocou systému rázového mazania môžete preniesť mazací olej na predinštalovaný kanál, aby sa znížilo trenie medzi kanálom a káblami. Dva vzduchové motory zabezpečia nepretržitý vysoko účinný výkon fúkania káblov. Pomocou ventilov môžete zapnúť alebo vypnúť prívod vzduchu do telekomunikačných kanálov. Mazací systém Festo odoberá vlhkosť zo stlačeného vzduchu, ktorý prichádza z kompresora, a dodáva nepretržité mazanie pre pneumatické motory.

Prečo si vybrať fúkací stroj na optické káble FOK?

Rýchle a efektívne fúkanie – Podporuje optické káble od Ø9 mm do Ø22 mm , vďaka čomu je flexibilným riešením pre rôzne veľkosti káblov.
Široká kompatibilita s potrubím – Kompatibilné s potrubím s priemerom od Ø20 mm do Ø50 mm , čo poskytuje všestrannosť pre rôzne projekty s optickými vláknami.
Optimalizované pre produktivitu – Vďaka rýchlosti fúkania až 80 metrov za minútu umožňuje rýchlejšiu inštaláciu káblov a minimalizuje tak časové harmonogramy projektu.
Prispôsobiteľný paletový systém – Ponúka tri rôzne veľkosti paliet ( 9 – 14 mm, 14 – 18 mm a 18 – 22 mm ) pre pevné uchytenie káblov rôznych priemerov bez poškodenia.
Mazanie pre dlhú životnosť – Obsahuje zabudovaný systém mazania vzduchom , ktorý odstraňuje vlhkosť a udržiava plynulý chod vzduchového motora, čím predlžuje životnosť stroja.
Jednoduché nastavenie a obsluha – Rýchle pripojenia vzduchu a špeciálne navrhnutý box na výstup vzduchu pomáhajú efektívne smerovať prúdenie vzduchu, vďaka čomu je nastavenie bezproblémové.

Ako používať fúkací stroj na káble FOK?

Skontrolujte pripravenosť potrubia – Pred začatím sa uistite, že je potrubie voľné, a to prevlečením skúšobnej rúry s priemerom 25 mm (dĺžka 1,5 m).
Overenie prúdenia vzduchu – Pripojte zariadenie k potrubiu a uvoľnite stlačený vzduch. Ak vzduch voľne prúdi k výstupu z potrubia, nastavenie je správne.
Nastavte správny tlak vzduchu –
Pneumatický motor: 6 barov
Piest: 2-4 bary
Kanál: 10 – 11 barov
Údržba mazania – Zabezpečte, aby systém vzduchového maziva dodával 2 – 3 kvapky za minútu pre konzistentný výkon motora. Vykonajte rázové mazanie po každých 150 metroch inštalácie kábla.
Starostlivosť po operácii – Na konci každého použitia zvýšte mieru mazania na 3 – 4 minúty, aby ste chránili vzduchové motory pred opotrebovaním.

Prečo je fúkací stroj na optické káble FOK najlepšou voľbou?

✔ Vysokorýchlostná inštalácia káblov – Skracuje časový harmonogram projektu vďaka vysokým rýchlostiam fúkania.
✔ Bezpečná manipulácia s káblami – Pneumatický upínací systém zabraňuje poškodeniu kábla a zároveň zaisťuje pevné uchopenie.
✔ Flexibilné pre rôzne inštalácie – Efektívne funguje pri krátkych aj dlhých vzdialenostiach optických vlákien .
✔ Odolnosť a dlhá životnosť – Vyrobené z vysoko kvalitných materiálov pre dlhodobé používanie v náročných prostrediach.

Stručný popis stroja na fúkanie optických káblov FOK

Ak hľadáte spoľahlivé, vysokorýchlostné a efektívne riešenie pre inštaláciu optických káblov, fúkací stroj na optické káble FOK je ideálnou voľbou. Je navrhnutý s presným inžinierstvom a funkciami, ktoré sú užívateľsky prívetivé , a zaisťuje rýchlejšie dokončenie projektu a zároveň zachováva integritu kábla.

Technické špecifikácie

Funkcia	Špecifikácia
Priemer kábla	Ø9 mm – Ø22 mm
Vonkajší priemer potrubia	Ø20 mm – Ø50 mm
Rýchlosť fúkania	Až 80 metrov za minútu
Pohonný systém	Pneumatický motor
Možnosti palet	9 – 14 mm, 14 – 18 mm, 18 – 22 mm
Tlak vzduchového motora	6 barov
Tlak piestu	2 – 4 bary
Tlak v potrubí	10 – 11 barov

Stroj na fúkanie optických káblov FOK – efektívna inštalácia optických vlákien

Stroj na fúkanie optických káblov FOK je vysoko efektívne riešenie na inštaláciu optických káblov a mikrotrubíc do vopred nainštalovaných HDPE potrubí. Tento stroj, navrhnutý na prácu so stlačeným vzduchom , zaisťuje hladkú, rýchlu a bezpečnú inštaláciu optických káblov, čím zvyšuje prevádzkovú efektivitu pri nasadzovaní optických sietí.

Obsah

POZOSTAŇUJÚCI Z:

1 sada (2 ks) palety
1 ks systém maziva do potrubia
2 ks vzduchových motorov
1 ks systém mazania vzduchom
1 sada dielov na zarovnanie káblov

1 ks Návod na obsluhu
1 ks káblových vložiek
1 sada vložiek do potrubia
1 sada modrých výživových látok
2m čierny gumený O-krúžok
1 ks chráneného dreveného puzdra s držiakom
1 ks rýchlovložný vzduchový zdvihák
1 sada nástrojov
1 ks Krabica na plastové náradie

BEZ:

Chladič vzduchu
Mazací olej
Vzduchový kompresor

Stroj na fúkanie káblov FOK

Technické údaje

Pneumatický fúkací stroj na káble

Štandardná verzia	2 ks pneumatického motorového pohonu
Typ	FOK
Priemer kábla [mm]	9-22
Možnosti palety (mm)	9-13 / 14-18 / 19-22
Vonkajší priemer potrubia [mm]	20 – 50
Pohonná jednotka	Pneumatický
Max. cirkulácia vzduchu 1 ks motora [m3/min]	1 (pri 4 baroch)
Krútiaci moment Nm – max. výkon	8,5
Maximálna vzdialenosť na jednorazové vyfúknutie (priemer kábla 12 mm – priemer potrubia 40 mm) (m)	3000
Lineárny tlak na kábel [N/cm]	0-101
Maximálna rýchlosť [m/min]	80
Max. tlak vzduchu [bar]	16
Max. tlak vody [bar]	23
Rozmery zariadenia s puzdrom dxšxv [mm]	380 x 610 x 440
Hmotnosť stroja [kg]	40
Celková hmotnosť [kg]	49

Odporúčanie výkonu kompresora

Efektívnosť	10,5 m³ ^/ min
Pracovný tlak	12 bar

Toto sú minimálne požiadavky na kompresor. Môžete použiť kompresor s vyšším výkonom, čo môže zvýšiť jeho účinnosť. Môžete tak prekonať problém s nesprávne nainštalovanými potrubiami.

Stroj na fúkanie káblov FOK

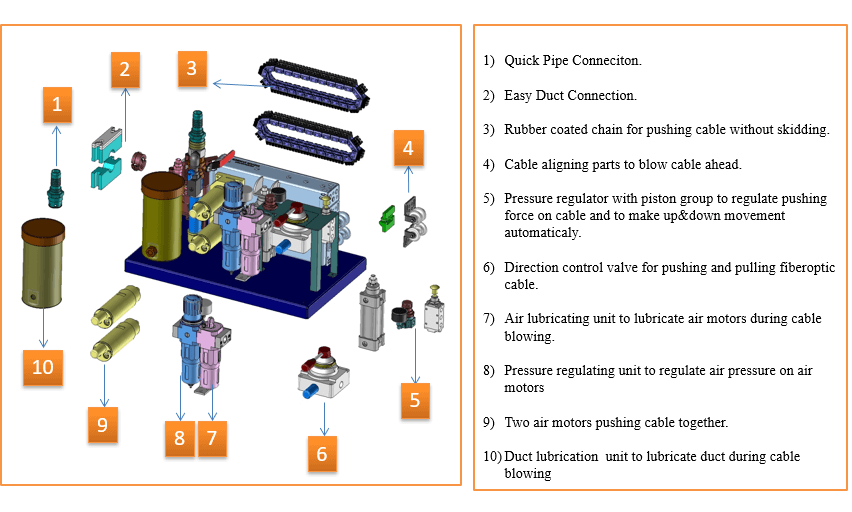

Časti

Príslušenstvo k fúkacím strojom na káble FOK

Objednávací kód

FOK	–	P1	–	C1	–	D32

Stroj	–	Sada paliet	–	Časť na zarovnávanie káblov a výživové látky	–	Nástroj na pripojenie potrubia

FOK		P1		C1		D10
		P2		C2		D20
		P3		C3		D32
						D40
						D50
		Viacnásobné objednávanie		Viacnásobné objednávanie		Viacnásobné objednávanie
		P1+2+3		C1+2+3		D10+20+32

1 sada paliet – 1 sada nástrojov na zarovnávanie káblov + 1 ks nástrojov na pripojenie káblovodov je súčasťou balenia.

Sada paliet (mm)

Nástroj na zarovnávanie káblov

a výživové hodnoty (mm)

Nástroj na pripojenie potrubia (mm)

P1: 9-13

C1: 9-13
