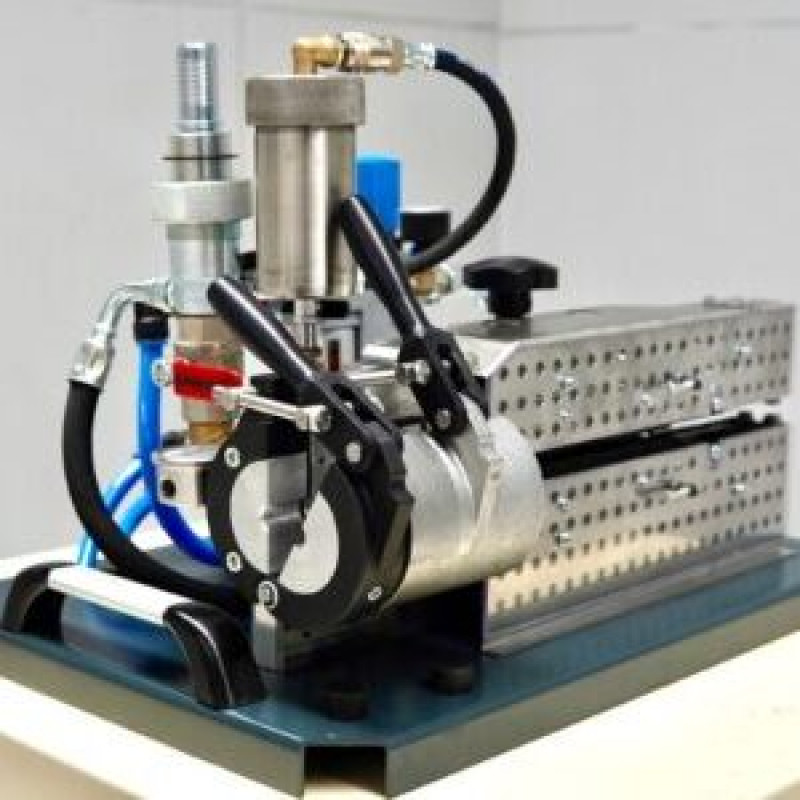

Zafukovačka optických káblov MiniFOK

  • Kód produktu: MiniFOK
  • Dostupnosť: Dostupné


  • Rozsah priemerov káblov: Ø4 mm až Ø16 mm
  • Rozsah vonkajšieho priemeru potrubia: Ø7 mm až Ø32 mm
  • Požadovaný tlak vzduchu: Minimálne 15 barov s prietokom 1 kubický meter za minútu (môže sa líšiť v závislosti od priemeru potrubia)
  • Rozmery: 39 cm (Š) x 52 cm (D) x 72 cm (V)
  • Hmotnosť: Hmotnosť stroja je 39 kg; celková hmotnosť s krabicou a nástrojmi je 54 kg
  • Rýchlosť inštalácie kábla: Nastaviteľná od 0 do 50 metrov za minútu
  • Prevádzkový smer: Podporuje inštaláciu káblov vpred aj vzad



Stroj na fúkanie káblov MiniFOK - kompaktnosť

Stroj na fúkanie optických káblov MiniFOK je kompaktné a efektívne riešenie určené na inštaláciu optických káblov a mikrotrubíc do vopred nainštalovaných telekomunikačných kanálov pomocou stlačeného vzduchu. Jeho všestranný dizajn umožňuje použitie rôznych veľkostí káblov a kanálov, vďaka čomu je ideálny pre rôzne inštalačné scenáre.

Ďalšie funkcie:

  • Rýchle pripojenie vzduchu: Umožňuje jednoduché nastavenie pomocou rýchleho zapojenia, čím zefektívňuje proces inštalácie.
  • Mazací systém Festo: Odstraňuje vlhkosť zo stlačeného vzduchu a zabezpečuje nepretržité mazanie pneumatických motorov, čím udržiava optimálny výkon.
  • Bezpečnostné mechanizmy: Obsahuje núdzový zastavovací ventil a ochranné kryty z nehrdzavejúcej ocele pre zaistenie bezpečnosti obsluhy počas používania.

Stroj na fúkanie káblov MiniFOK - kompaktnosť

  • Všestranná kompatibilita s káblami a kanálmi: Podporuje priemery káblov od Ø4 mm do Ø16 mm a vonkajšie priemery kanálov od Ø7 mm do Ø32 mm, čo poskytuje flexibilitu pre rôzne projektové požiadavky.
  • Efektívny systém remeňového pohonu: Vybavený mechanizmom remeňového pohonu, ktorý zaisťuje bezpečné uchytenie káblov bez ich poškodenia, zatiaľ čo upínací systém sa prispôsobuje zmenám priemeru kábla.
  • Vysoká produktivita: Navrhnuté na výrazné zvýšenie denných inštalačných rýchlostí s nastaviteľnou rýchlosťou inštalácie káblov až do 50 metrov za minútu v závislosti od veľkosti káblov a káblovodov.
  • Ovládacie prvky pre používateľov: Obsahuje regulačný ventil pre jednoduché nastavenie rýchlosti a smeru inštalácie kábla, čím sa zvyšuje pohodlie pri obsluhe.
  • Digitálne monitorovanie: Zahŕňa digitálne indikátory na meranie dĺžky a rýchlosti inštalácie káblov, čo umožňuje presné monitorovanie a riadenie.
  • Robustná konštrukcia: Vyrobené z vysoko kvalitných materiálov vrátane eloxovaných hliníkových spojovacích dielov potrubia a ochranných krytov z nehrdzavejúcej ocele, čo zaisťuje odolnosť a dlhú životnosť.

Stroj na fúkanie káblov MiniFOK - kompaktnosť

MiniFOK je fúkací stroj na optické káble určený na fúkanie káblov do telekomunikačných kanálov a mikro kanálov pomocou stlačeného vzduchu. Má 3 paletové možnosti: 2,5-4 mm, 5-8 mm a 9-12 mm na fúkanie káblov s min. priemerom 2,5 mm až max. 12 mm. Tento fúkací stroj na optické káble pracuje s jedným vzduchovým motorom na fúkanie káblov a rúrok. Vďaka jednému vzduchovému motoru dokáže dokonale fúkať optické káble do kanálov.





Špeciálna konštrukcia palety vám umožní inštalovať káble v bahnitých podmienkach bez zníženia výkonu fúkania káblov. Rýchlosť a smer inštalácie káblov môžete nastaviť pomocou regulačného ventilu. Dômyselne navrhnutá výstupná skrinka zabezpečí vysoko produktívne vedenie stlačeného vzduchu do telekomunikačných potrubí. Rýchle pripojenie vzduchu vám uľahčí podnikanie vďaka jednoduchému zasunutiu. Je kompletne vyrobená v Turecku s medzinárodnými normami.

Jednoduché vzduchové motory zabezpečia nepretržitý vysokoúčinný výkon fúkania káblov. Prívod vzduchu do telekomunikačných kanálov môžete zapnúť alebo vypnúť pomocou ventilov. Mazací systém Festo odoberá vlhkosť zo stlačeného vzduchu, ktorý prichádza z kompresora, a dodáva nepretržité mazanie vzduchovým motorom.

Stručný prehľad o fúkacom stroji na káble MiniFOK

Integrácia fúkacieho stroja na optické káble MiniFOK do vašich prevádzok ponúka spoľahlivú a efektívnu metódu inštalácie optických káblov. Jeho prispôsobivý dizajn v kombinácii s užívateľsky prívetivým ovládaním a robustnou konštrukciou z neho robí cenný prínos pre rôzne telekomunikačné projekty.

Obsah balenia

POZOSTAŇUJÚCI Z:

  • 1 sada (2 ks) opasku
  • 1 ks mechanický indikátor merača
  • 1 ks vzduchového motora
  • 1 ks systém mazania vzduchom
  • 1 sada dielov na zarovnanie káblov
  • 1 ks smerový ventil dopredu a dozadu



S:

  • 1 ks Návod na obsluhu
  • 1 ks káblovej vložky ľubovoľného preferovaného priemeru.
  • 1 sada vložiek do potrubia
  • 1 ks nástroj na pripojenie potrubia, ľubovoľný preferovaný priemer.
  • 30 ks modrých krúžkov (6 ks na priemer kábla)
  • 2m čierny gumený O-krúžok
  • 1 ks chráneného dreveného puzdra s držiakom
  • 1 ks rýchlovložný vzduchový zdvihák
  • 1 sada nástrojov
  • 1 ks Krabica na plastové náradie



BEZ:

  • Chladič vzduchu
  • Mazací olej
  • Vzduchový kompresor

Technické údaje - Stroj na fúkanie káblov MiniFOK

Štandardná verzia

1 ks pneumatického motorového pohonu

Typ

MiniFOK

Možnosti palety (mm)

2,5-4 / 5-8 / 9-12

Priemer kábla [mm]

2,5 – 16

Vonkajší priemer potrubia [mm]

7-32

Pohonná jednotka

Pneumatický

Maximálna cirkulácia vzduchu motora [m3/min]

1 (pri 4 baroch)

Krútiaci moment Nm – max. výkon

8,5

Maximálna vzdialenosť na jedno fúkanie (priemer kábla 6 mm – priemer potrubia 16 mm) (m)

1500

Lineárny tlak na kábel [N/cm]

0-101

Maximálna rýchlosť [m/min]

80

Max. tlak vzduchu [bar]

16

Max. tlak vody [bar]

23

Rozmery puzdra na náradie a príslušenstvo dxšxv [mm]

640 x 460 x 440

Celková hmotnosť [kg]

49



Odporúčanie výkonu kompresora

Efektívnosť

  1,0 m3/min

Pracovný tlak

  15 bar



  •        Toto sú minimálne požiadavky na kompresor do priemeru potrubia 20 mm. Môžete použiť kompresor s vyššou kapacitou, čo môže zvýšiť účinnosť. Môžete tak prekonať problém s nesprávne nainštalovanými potrubiami.
